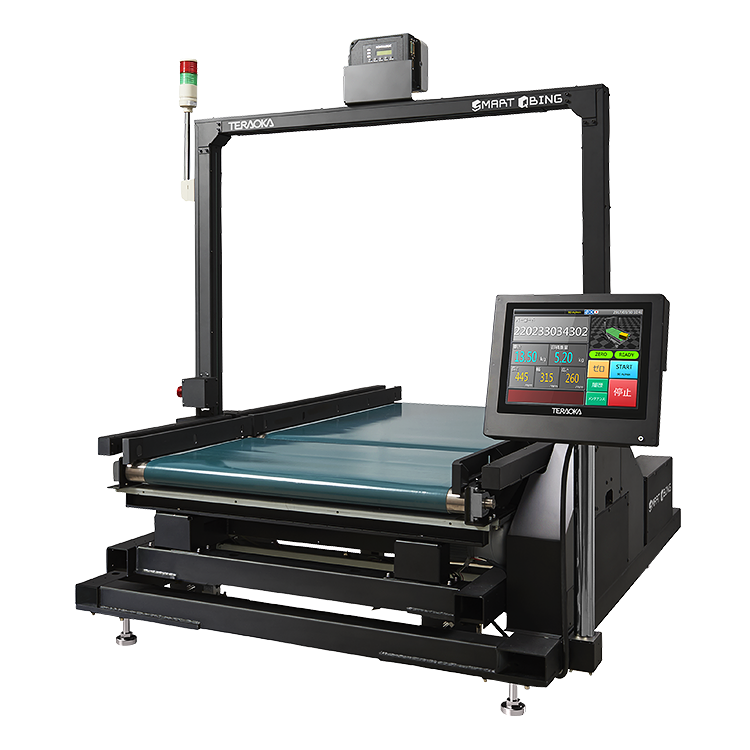

SMART QBING
Este sistema automático de dimensionamiento y pesaje en una en una cinta transportadora ofrece una medición rápida de las dimensiones y el peso de un paquete, inclusive para elementos por debajo de 5 mm de grosor. Este modelo es verdadera innovación y es el primero en ser presentado en la industria.
SMART QBING especificación
SQ-2002
SQ-2003 |
SQ-2202
SQ-2203 |
SQ-2200
|
SQ-3002
SQ-3003 |
SQ-3302
SQ-3303 |
SQ-3300
|
SQ-4302
|
|
---|---|---|---|---|---|---|---|
Anchura del transportador
|
600mm | 900mm | 1220mm | ||||
Función
|
Medición | Medición・ Pesaje |
Medición | Pesaje | Medición・ Pesaje |
Medición | Medición・Pesaje |

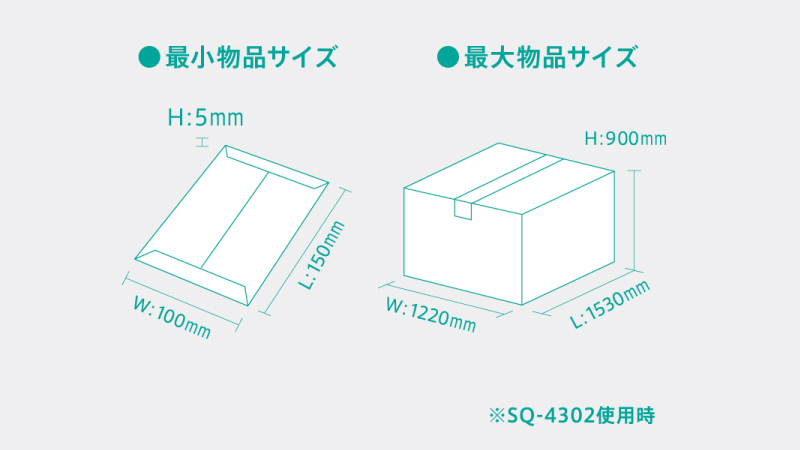

Tamaño mínimo del paquete
|
150(L)× 100(W)× 30(H) (*) Al utilizar la opción de detección de elementos delgados, pueden ser 5mm |
||||||
Tamaño máximo del paquete
|
1530 (Longitud) × 600 (Ancho) × 600 (Alto) | 1530 (Longitud) × 900 (Ancho) × 900 (Alto) | 1530 (Longitud) × 1220 (Ancho) × 900 (Alto) | ||||
Escala de dimensiones
|
No disponible | 5mm | No disponible | 5mm | |||
Detección de tamaño
|
No disponible | Sensor de transmisión Infrarrojo | No disponible | Sensor de transmisión Infrarrojo | |||
Capacidad de Peso
|
50kg | No disponible | 50kg | No disponible | 50kg | ||
Pesaje
|
50g (0~5kg)/ 100g (Entre 5kg~50kg) |
No disponible | 50g (0~5kg)/ 100g (Entre 5kg~50kg) |
No disponible | 50g (0~5kg)/ 100g (Entre 5kg~50kg) | ||
Rango de Pesaje
|
200g~50kg | ||||||
Sensor de Pesaje
|
Celda de Carga | No disponible | Celda de Carga | No disponible | Celda de Carga | ||
Unidades de pesaje
|
2 grupos (SQ-2002/SQ-2202) 3 grupos (SQ-2003/SQ-2203) |
No disponible | 2 grupos (SQ-3002/SQ-3302) 3 grupos (SQ-3003/SQ-3303) |
No disponible | 2 grupos | ||
Velocidad del transportador
|
30~120m/min (variable) | ||||||
Distancia Mínima entre Artículos en el Transportador
|
700mm (SQ-2002/SQ-2202) 400mm (SQ-2003/SQ-2203) |
400mm | 700mm (SQ-3002/SQ-3302) 400mm (SQ-3003/SQ-3303) |
400mm | 700mm | ||
Interfaces
|
RS-232, RS-422, Ethernet (100BASE-TX), DIO (entrada / salida de señal de control externo), USB (Sólo almacenamiento de datos) | ||||||
Fuente de alimentación
|
AC200V, 3-fases, 50/60Hz | ||||||
El consumo de energía
|
1.1kVA | ||||||
Temperatura Operativa
|
- 10 M37 + 40 ℃ / 15 ~ 85% RH (sin condensación) | ||||||
Dimensiones (mm)
|
1735(Longitud)× 1050(Ancho)× 566(Alto) | 1735(Longitud)× 1050(Ancho)× 566(Alto) | 1735(Longitud)× 1350(Ancho)× 566(Alto) | 1735(Longitud)× 1350(Ancho)× 1560(Alto) | 1735(Longitud)× 1670(Ancho)× 1560(Alto) | ||
Peso Neto
|
400kg (SQ-2002) 405kg (SQ-2003) |
410kg (SQ-2202) 415kg (SQ-2203) |
390kg | 440kg (SQ-3002) 445kg (SQ-3003) |
460kg (SQ-3302) 465kg (SQ-3303) |
450kg | 500kg |
