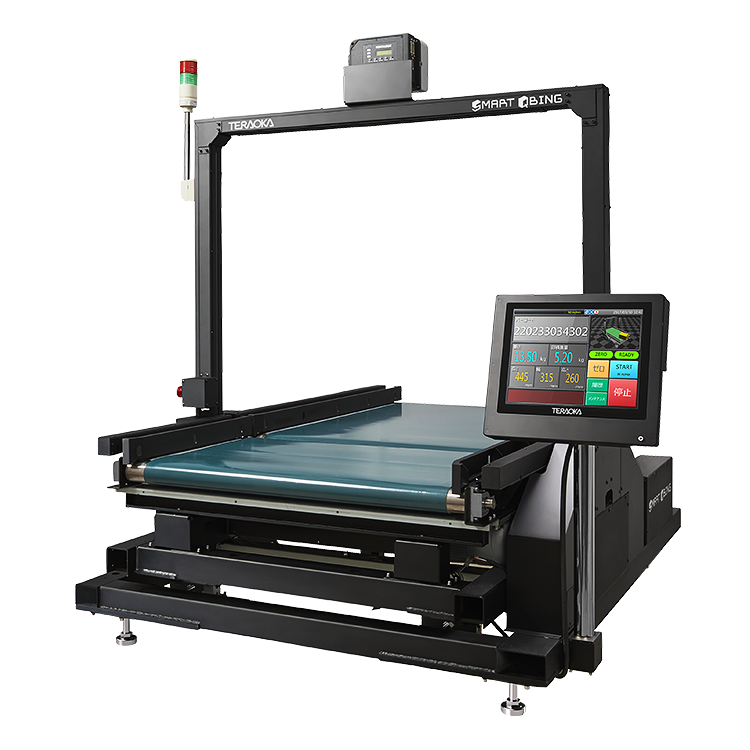

SMART QBING
Dieses automatische, während des Durchlaufs vermessende und wiegende
System, bietet schnelles Vermessen von Verpackungsmaßen und Gewichten auf
einem Fließband. Messungen sind bis 5 mm Dicke möglich – SMART QBING ist dabei die erste ihrer Branche.
SMART QBING Spezifikationen
|
SQ-2002
SQ-2003 |
SQ-2202
SQ-2203 |
SQ-2200
|
SQ-3002
SQ-3003 |
SQ-3302
SQ-3303 |
SQ-3300
|
SQ-4302
|
|
|---|---|---|---|---|---|---|---|
|
Fließbandbreite
|
600 mm | 900 mm | 1220 mm | ||||
|
Funktionen
|
Wiegen | Größenmessung･ Wiegen |
Größenmessung | Wiegen | Größenmessung･ Wiegen |
Größenmessung | Größenmessung･Wiegen |
|

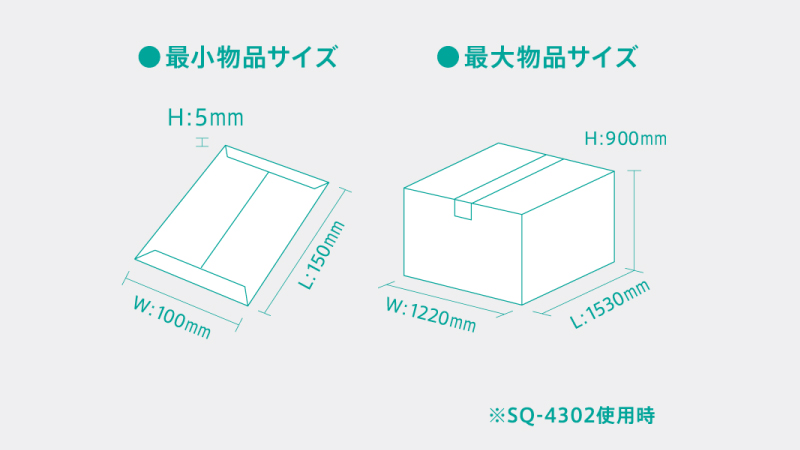

Minimale Packungsgröße (mm)
|
150 (L) × 100 (B) × 30 (H)* (*) Bei Nutzung der Erkennungsoption, wird die minimale Höhe 5 mm. |
||||||
|
Maximale Packungsgröße (mm)
|
1530 (L) × 600 (B) × 600 (H) | 1530 (L) × 900 (B) × 900 (H) | 1530 (L) × 1220 (B) × 900 (H) | ||||
|
Dimensionsskala
|
N/A | 5 mm | N/A | 5 mm | |||
|
Größenerkennung
|
N/A | Infrarot Übertragungssensor | N/A | Infrarot Übertragungssensor | |||
|
Wiegekapazität
|
50 kg | N/A | 50 kg | N/A | 50 kg | ||
|
Wiegen
|
50 g (0 ～ 5 kg) / 100 g (Über 5 kg ～ 50 kg) |
N/A | 50 g (0 ～ 5 kg) / 100 g (Über 5 kg ～ 50 kg) |
N/A | 50 g (0 ～ 5 kg) / 100 g (Über 5 kg ～ 50 kg) |
||
|
Wiegebereich
|
200 g ～ 50 kg | ||||||
|
Wiegesensor
|
Wägezelle | N/A | Wägezelle | N/A | Wägezelle | ||
|
Wiegeeinheiten
|
2 Gruppen (SQ-2002 / SQ-2202) 3 Gruppen (SQ-2003 / SQ-2203) |
N/A | 2 Gruppen (SQ-3002 / SQ-3302) 3 Gruppen (SQ-3003 / SQ-3303) |
N/A | 2 Gruppen | ||
|
Fließbandgeschwindigkeit
|
30 ～ 120 m / Min (variabel) | ||||||
|
Minimales Fließbandintervall
|
700 mm (SQ-2002 / SQ-2202) 400 mm (SQ-2003 / SQ-2203) |
400 mm | 700 mm (SQ-3002 / SQ-3302) 400 mm (SQ-3003 / SQ-3303) |
400 mm | 700 mm | ||
|
Schnittstellen
|
RS-232, RS-422, Ethernet (100BASE-TX), DIO (External control signal input / output), USB (Data storage only) | ||||||
|
Stromversorgung
|
AC 200 V, 3-phasig, 50 / 60 Hz | ||||||
|
Stromverbrauch
|
1,1 kVA | ||||||
|
Betriebstemperatur / Luftfeuchtigkeit
|
-10 ～ +40 ℃ / 15 ～ 85 % RH (keine Kondensation) | ||||||
|
Abmessungen (mm)
|
1735 (L) × 1050 (B) × 566 (H) | 1735 (L) × 1030 (B) × 1240 (H) | 1735 (L) × 1350 (B) × 566 (H) | 1735 (L) × 1350 (B) × 1560 (H) | 1735 (L) × 1670 (B) × 1560 (H) | ||
|
Nettogewicht
|
400 kg (SQ-2002) 405 kg (SQ-2003) |
410 kg (SQ-2202) 415 kg (SQ-2203) |
390 kg | 440 kg (SQ-3002) 445 kg (SQ-3003) |
460 kg (SQ-3302) 465 kg (SQ-3303) |
450 kg | 500 kg |
